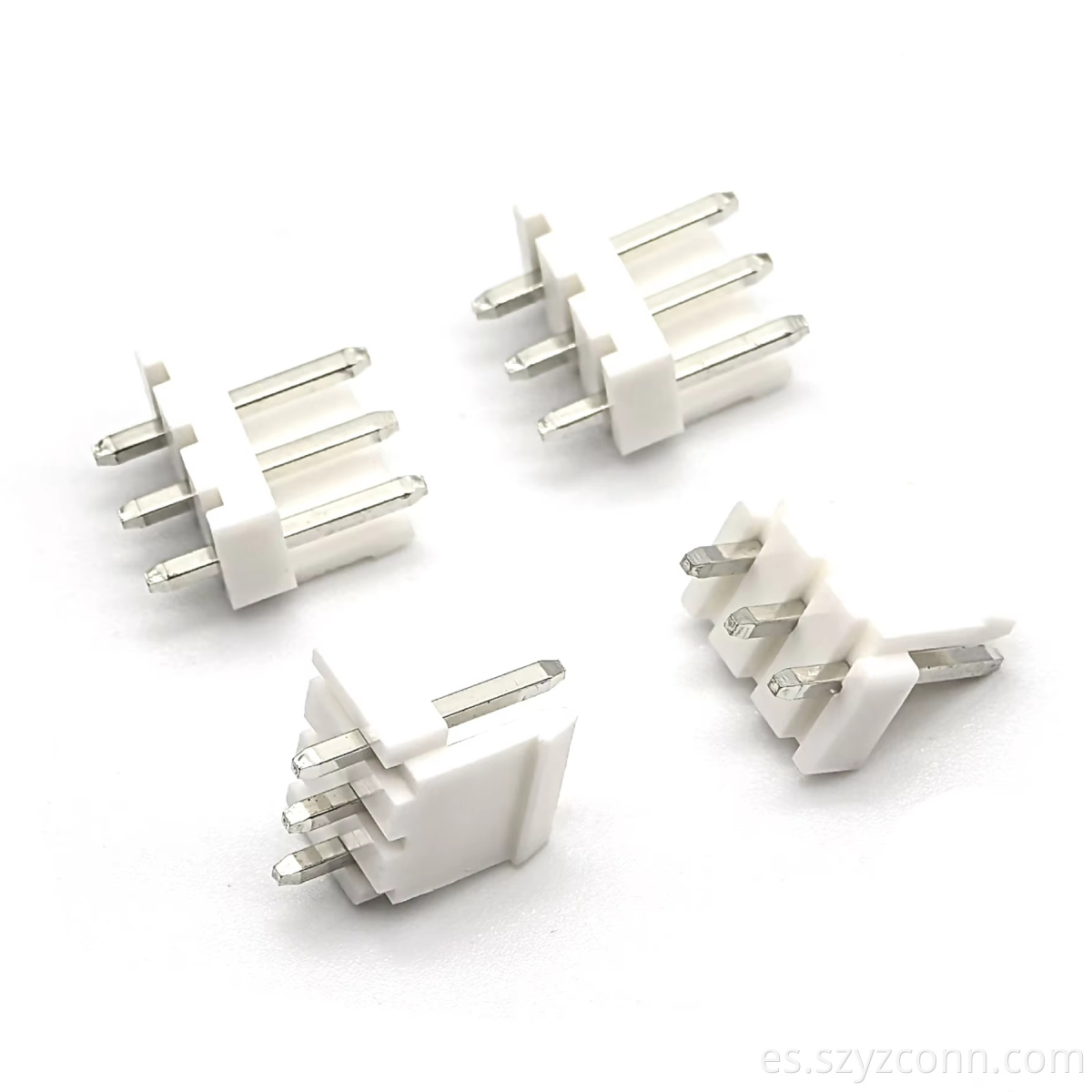

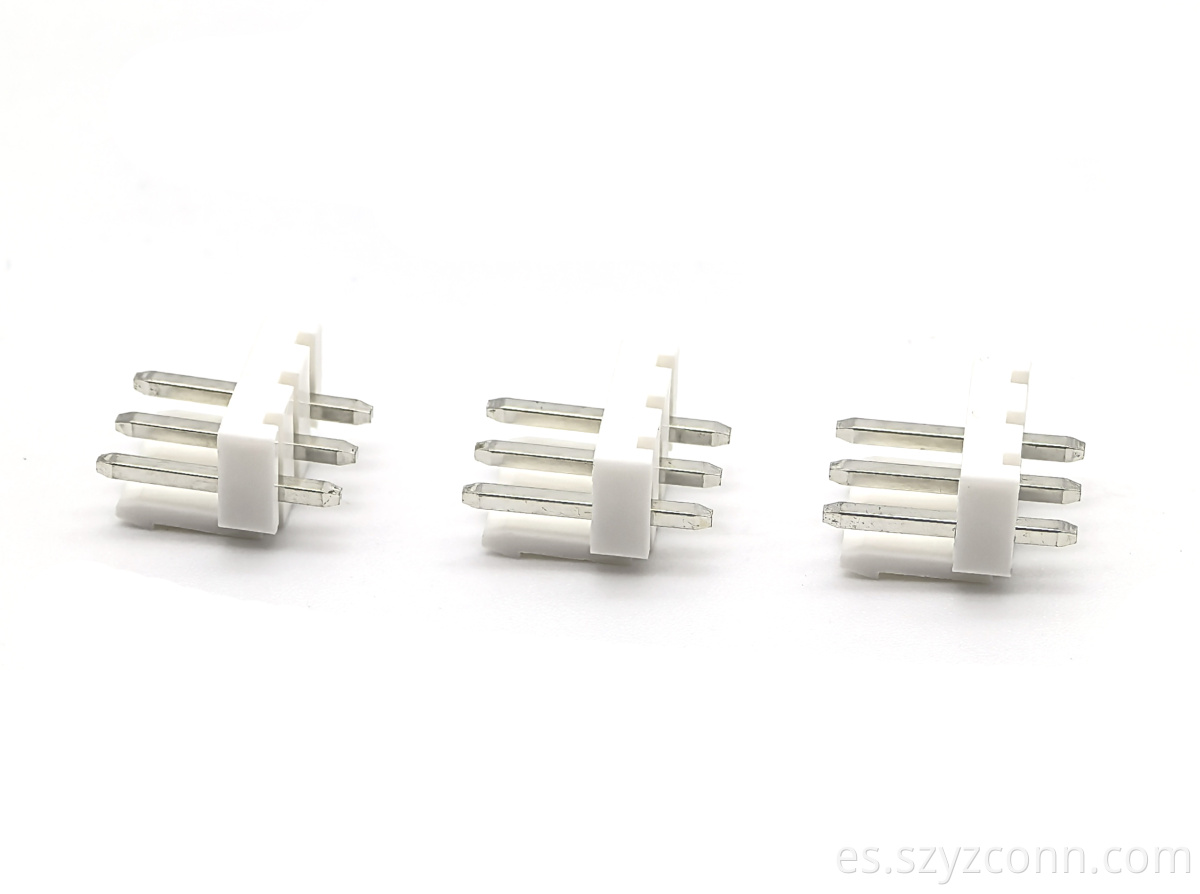

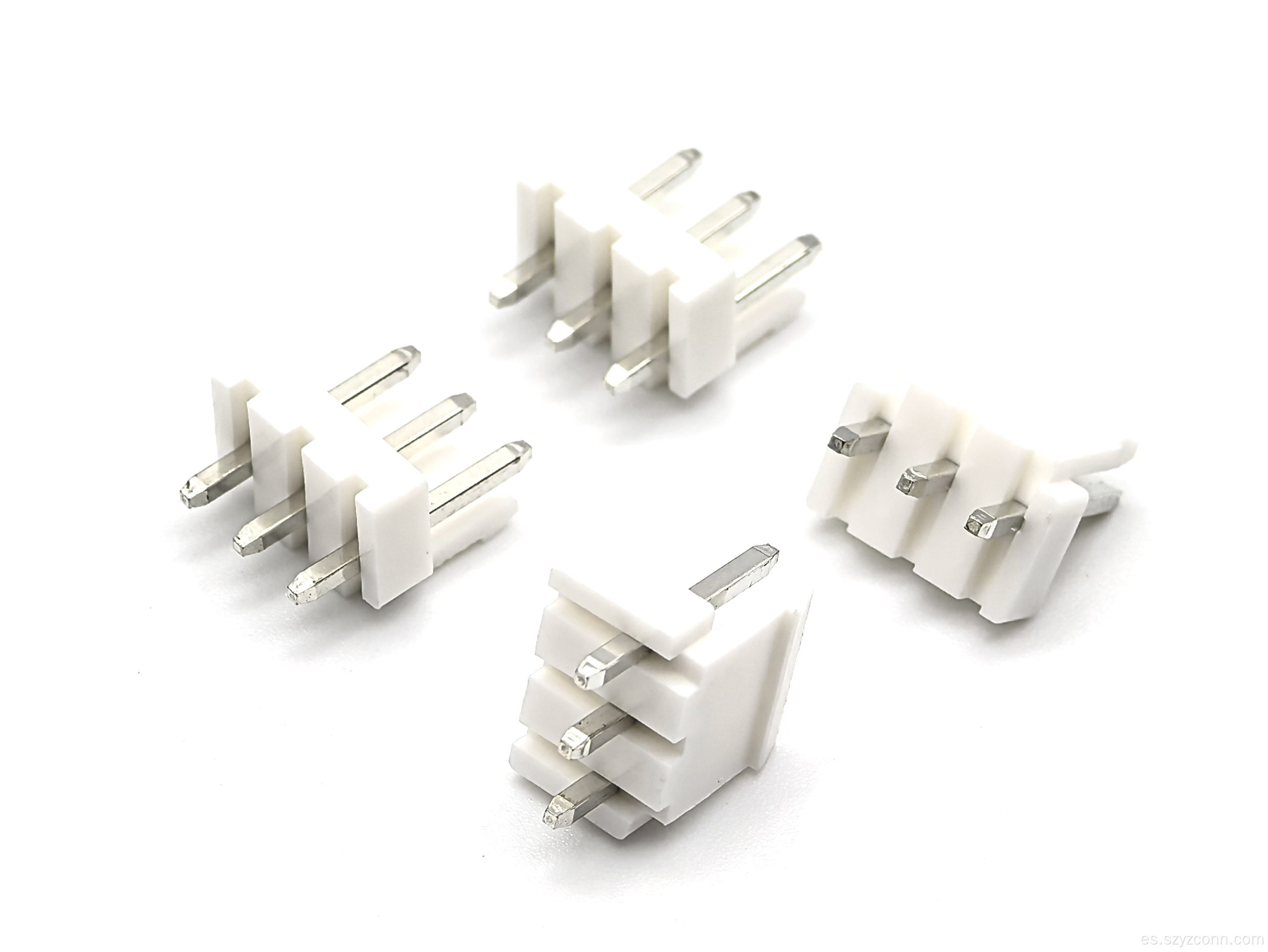

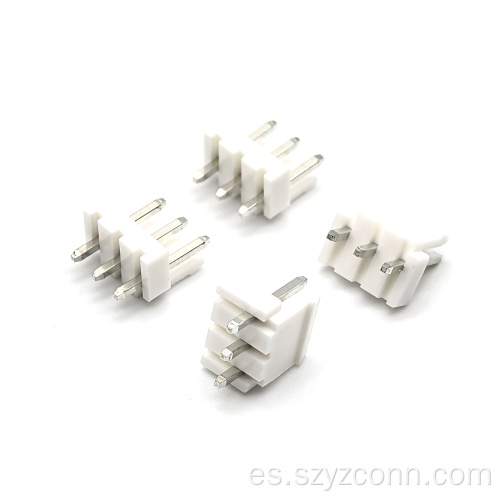

VH3.96 Conector de pin de oblea recto DIP 3P

Diseño DIP recto para un fácil montaje de PCB

El cabezal de clavija de oblea recto DIP 3P VH3.96 está diseñado para aplicaciones que necesitan una conexión de placa sencilla sin un proceso de ensamblaje complicado. Su diseño DIP recto permite que los pines pasen directamente a través de la PCB, lo que lo convierte en una opción práctica para equipos donde el conector debe asentarse firmemente en la placa.

Con un diseño de 3 posiciones y un paso de 3,96 mm , el cabezal de clavija de oblea 3p VH3.96 ofrece a los diseñadores una forma limpia de organizar conexiones de alimentación o señal en un área limitada de PCB. Si está construyendo una conexión de cable a placa coincidente, el terminal de carcasa de oblea se puede seleccionar de acuerdo con la estructura de acoplamiento requerida.

Contactos de bronce fosforoso para conexión diaria

Los contactos están hechos de bronce fosforado y estañados , lo que le da al conector una base de material sólido para una conexión eléctrica regular. El producto está clasificado para corriente de 5 A y voltaje de 250 V , por lo que se puede utilizar en diversos equipos y aplicaciones de control donde se necesita un conector de oblea compacto.

Otro punto útil es su rango de temperatura. El conector puede funcionar entre -40 ℃ y +105 ℃ , lo que le da mucho espacio para aplicaciones expuestas a arranques en frío, calor alrededor del equipo o condiciones de trabajo cambiantes. Para los clientes que buscan comprar terminales Wafer , esta especificación también se puede considerar al combinar terminales con los mismos requisitos de conexión.

Embalaje práctico para producción a granel

Para los clientes que compran conectores en cantidades de producción, este conector de cabezal de clavija tipo oblea VH3.96 de 3 pines se suministra en bolsas con 2000 piezas por bolsa . El embalaje en bolsa mantiene los componentes juntos y es conveniente para la gestión del inventario, especialmente cuando las piezas se utilizan repetidamente durante el montaje.

La carcasa utiliza material NL66-V0 , lo que proporciona una opción de material adecuada para el cuerpo del conector. El lote se identifica como conector de oblea DIP recto VH3.96 , con envío desde Shenzhen, China . Si su proyecto necesita un conector de carcasa compatible, el diseño de acoplamiento y las especificaciones requeridas se pueden verificar juntos antes de la producción.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Shenzhen Yangzhan Electronics trabaja en la industria de conectores desde 2014, centrándose en conectores de precisión, bloques de terminales industriales y conjuntos de cables. Para productos como el conector de carcasa de oblea VH3.96 , prestamos atención a los detalles que afectan el ensamblaje real, incluido el paso, la estructura de los pines, el material de contacto, el material de la carcasa, el enchapado y la consistencia de la producción.

Trabajamos en estrecha colaboración con empresas con inversión de Taiwán y utilizamos equipos de producción e inspección de Japón, Alemania y Taiwán. Desde el desarrollo de moldes para terminales de plástico y metal hasta el procesamiento y el ensamblaje final, podemos encargarnos de las principales etapas de producción internamente. Esto brinda a los clientes una forma práctica de obtener productos de conector de cabezal de clavija de oblea VH3.96 y, al mismo tiempo, discutir piezas coincidentes y requisitos personalizados con un proveedor.
