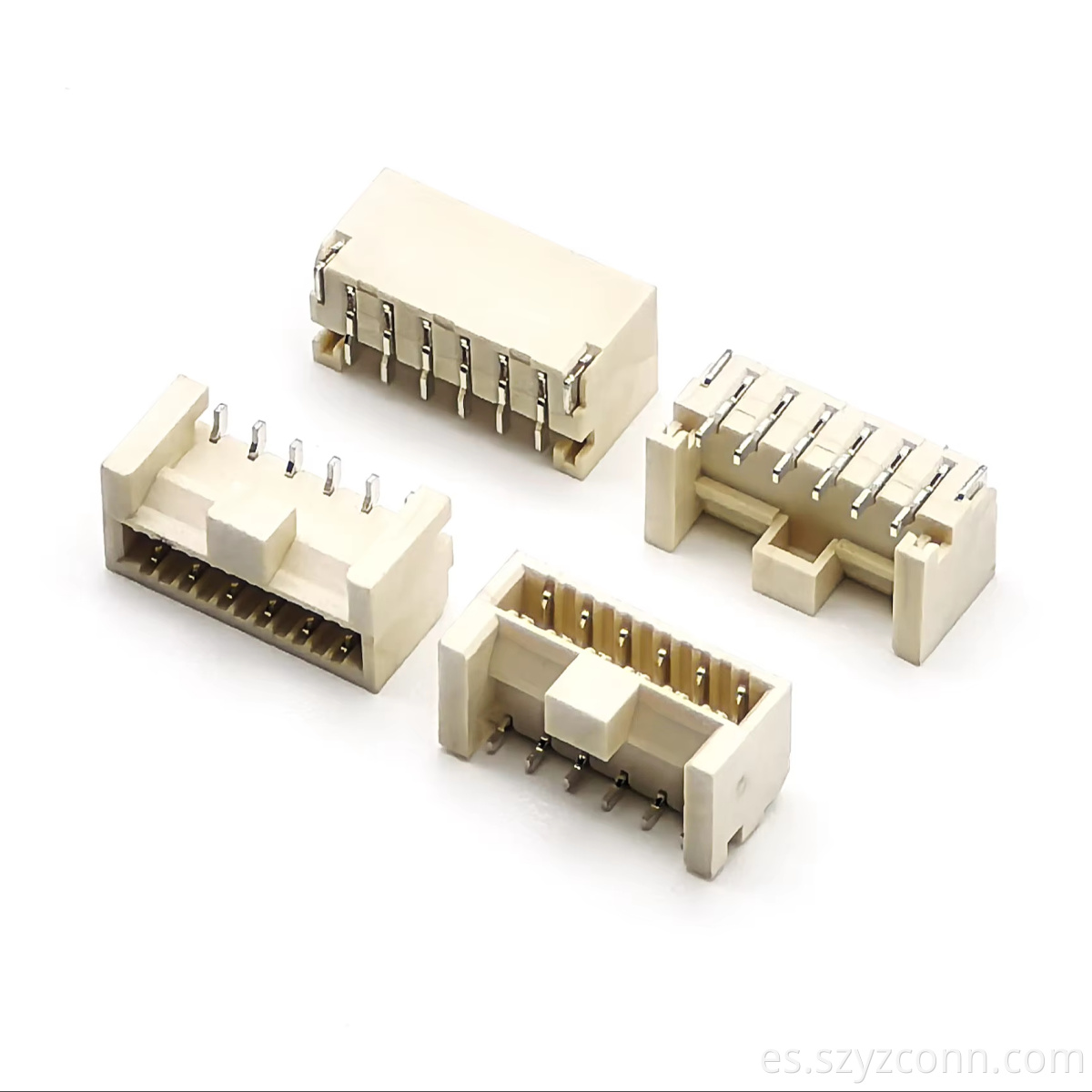

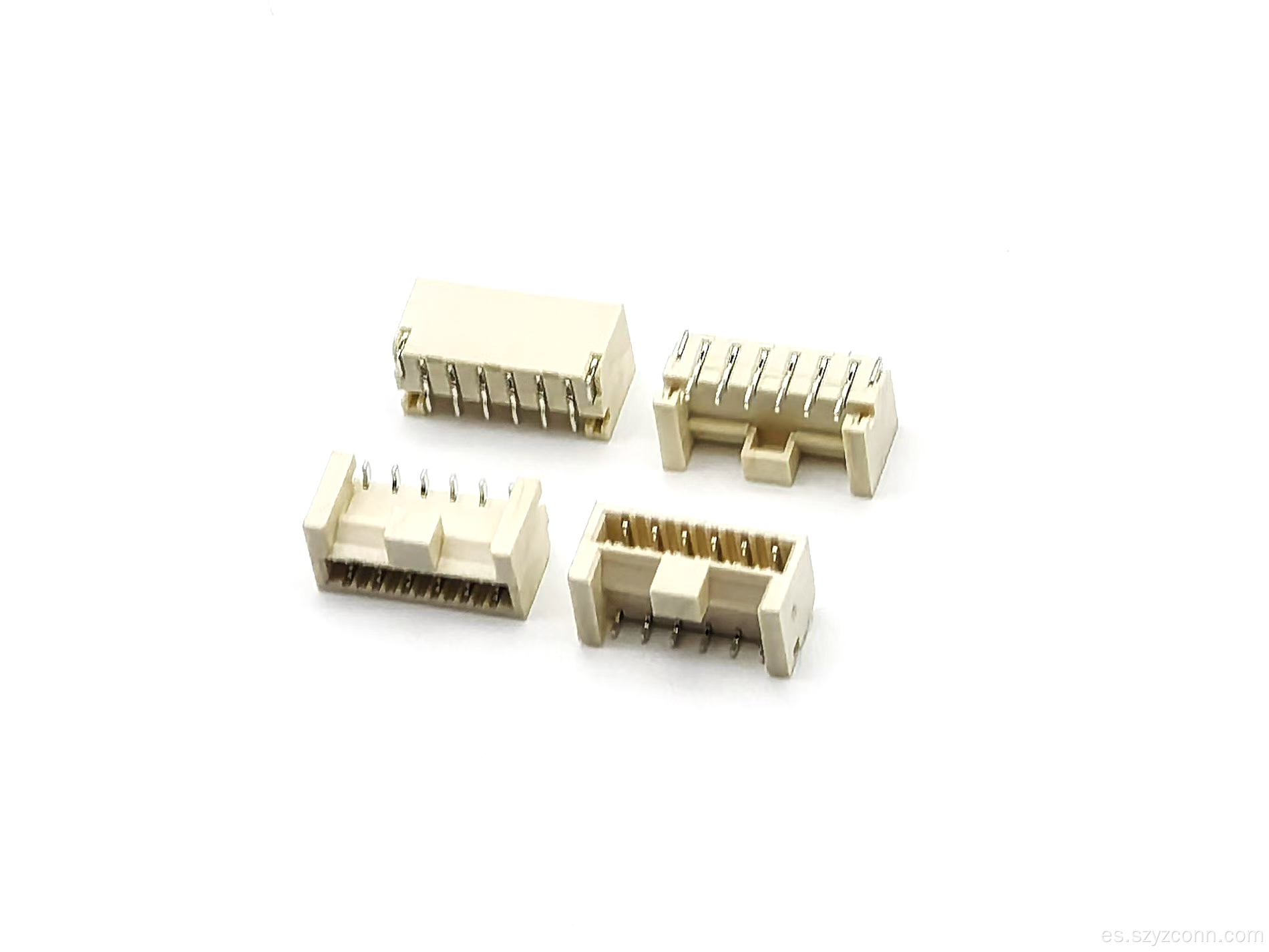

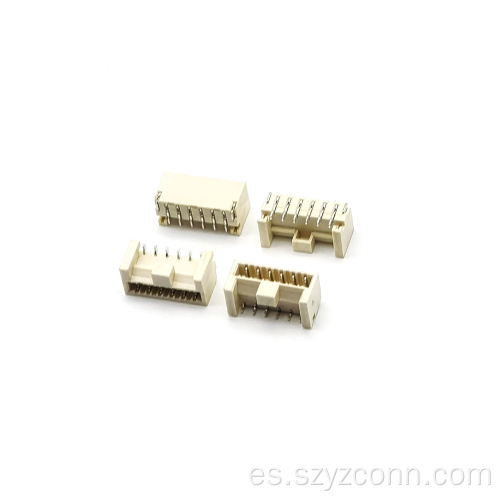

Conector de cabezal de pin de oblea PH1.25 mm 6P

Diseño compacto con paso de 1,25 mm para conexiones de PCB de 6 pines

El conector de cabezal de clavija tipo oblea de 6 pines utiliza un paso de 1,25 mm y un diseño de 6 posiciones, lo que lo convierte en una opción práctica para diseños de PCB compactos. Cuando hay espacio limitado alrededor del tablero, el paso más pequeño ayuda a mantener el área de conexión bajo control sin agregar volumen innecesario al conjunto.

La estructura del conector vertical también mantiene los terminales ordenados en la PCB. Dentro del conector, los contactos se sujetan mediante una estructura compacta de terminal tipo oblea , que hace que el componente sea más fácil de manejar durante el ensamblaje y ayuda a mantener un posicionamiento constante en la producción en volumen.

Especificaciones del producto

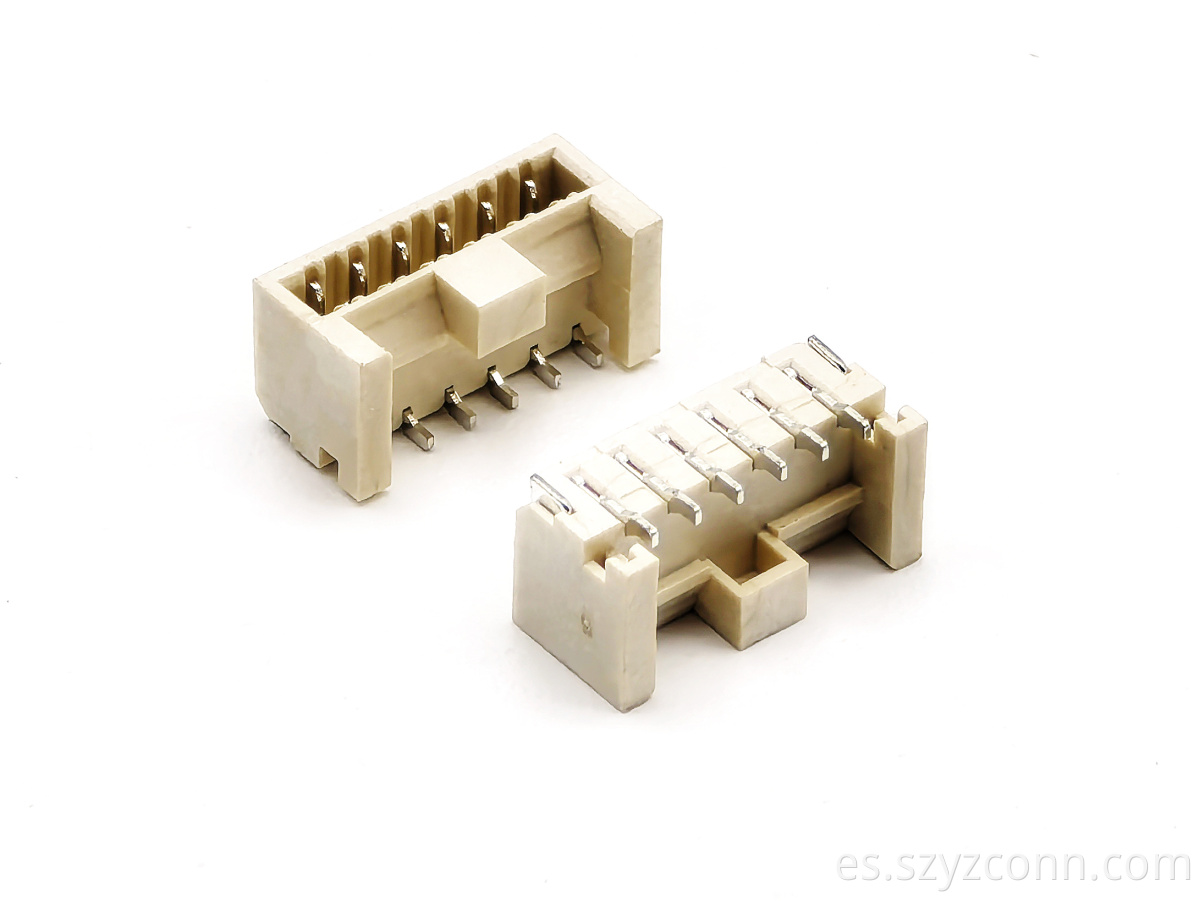

Estructura SMT vertical para un montaje de PCB más sencillo

Este conector está diseñado como un componente SMT vertical con cabezal de clavija tipo oblea , con una estructura de montaje vertical que funciona bien con la producción SMT. Para los fabricantes que ejecutan ensamblaje de PCB automatizado, este tipo de conector puede encajar de forma natural en un proceso de colocación y soldadura existente, lo que reduce la necesidad de instalación manual adicional.

Los contactos están hechos de bronce fosforoso y acabados con estañado. Con una corriente nominal de 1 A, una tensión nominal de 50 V y un rango de temperatura de funcionamiento de -25 °C a +105 °C, el conector se puede utilizar en una variedad de equipos electrónicos compactos, tableros de control y aplicaciones de cableado interno.

Una opción práctica para aplicaciones de conexión compacta

Para proyectos que necesitan seis posiciones de conexión y al mismo tiempo mantener limpio el diseño de la PCB, este conector de carcasa de oblea de 6 pines ofrece una opción sencilla. El embalaje en tubo también facilita la organización de las piezas durante la producción, mientras que la cantidad mínima de embalaje estándar de 100 piezas se adapta a los pedidos de producción habituales y al almacenamiento de componentes.

Si su proyecto también requiere componentes de terminales compatibles, puede explorar nuestra gama Comprar terminales tipo oblea para conocer otras opciones de conexión tipo oblea. Para proyectos que involucran combinaciones de carcasa y terminales, la serie de conectores de carcasa también se puede seleccionar según el paso requerido, el estilo de montaje y la estructura de conexión.

¿Por qué elegir Shenzhen Yangzhan Electronics?

Shenzhen Yangzhan Electronics, también conocida como YZTECH, se estableció en 2014 y se especializa en conectores de precisión, bloques de terminales industriales y conjuntos de cables. Desde el desarrollo de moldes para terminales de plástico y metal hasta el procesamiento, montaje e inspección, la empresa ofrece múltiples etapas de fabricación bajo un solo sistema de producción.

YZTECH trabaja con equipos de producción e inspección procedentes de Japón, Alemania y Taiwán y mantiene un proceso de fabricación centrado en la calidad. Para productos de paso pequeño, como el conector de cabezal Wafer Pin , detalles como la posición de los terminales, la consistencia dimensional y el rendimiento de la soldadura son importantes durante el ensamblaje de la PCB. Con sede en Shenzhen, YZTECH puede brindar soporte a clientes nacionales y extranjeros con servicios de producción y envío.
