Conector SMT 2P del jefe del Pin de la oblea de PH1.5mm

Montaje horizontal de 1,5 mm para diseños de PCB compactos

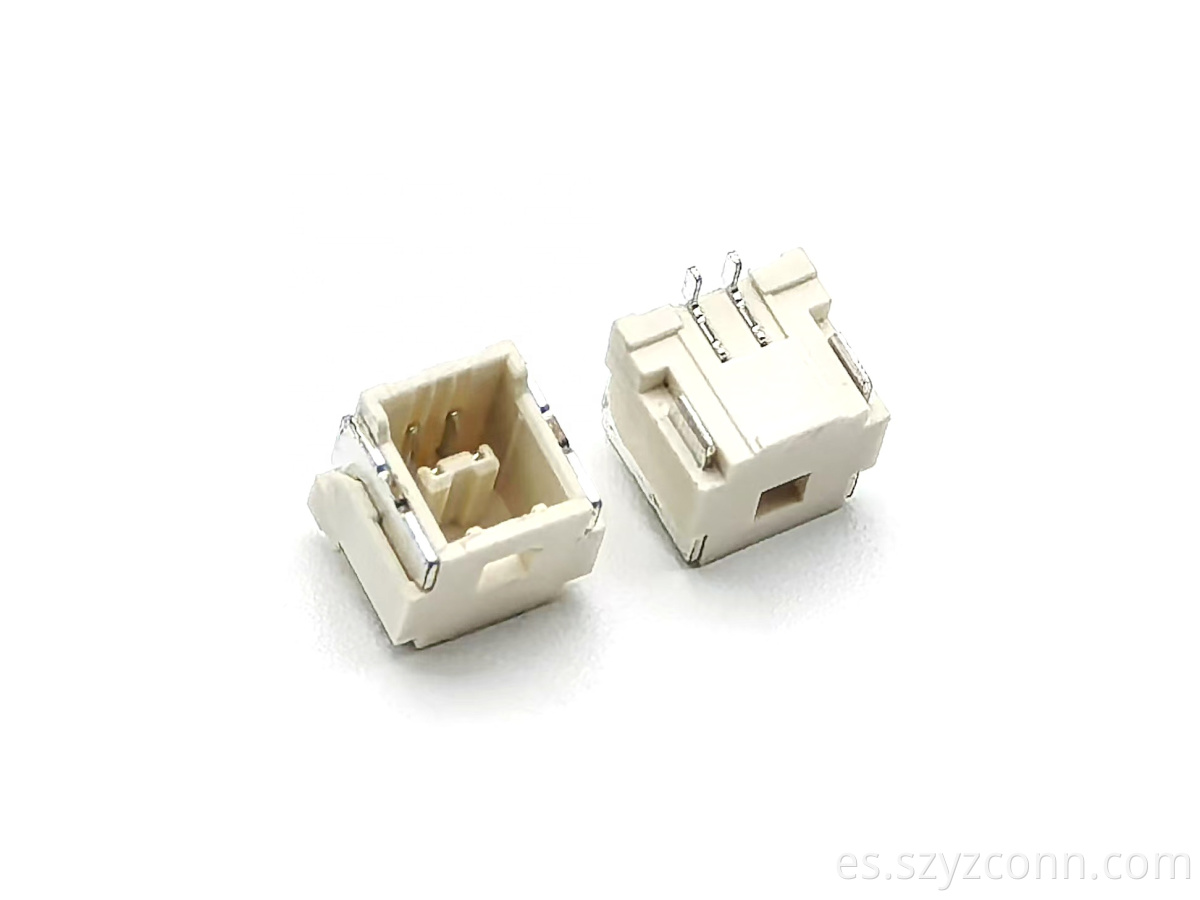

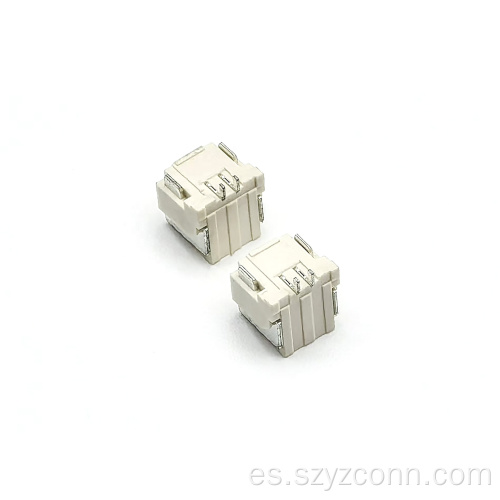

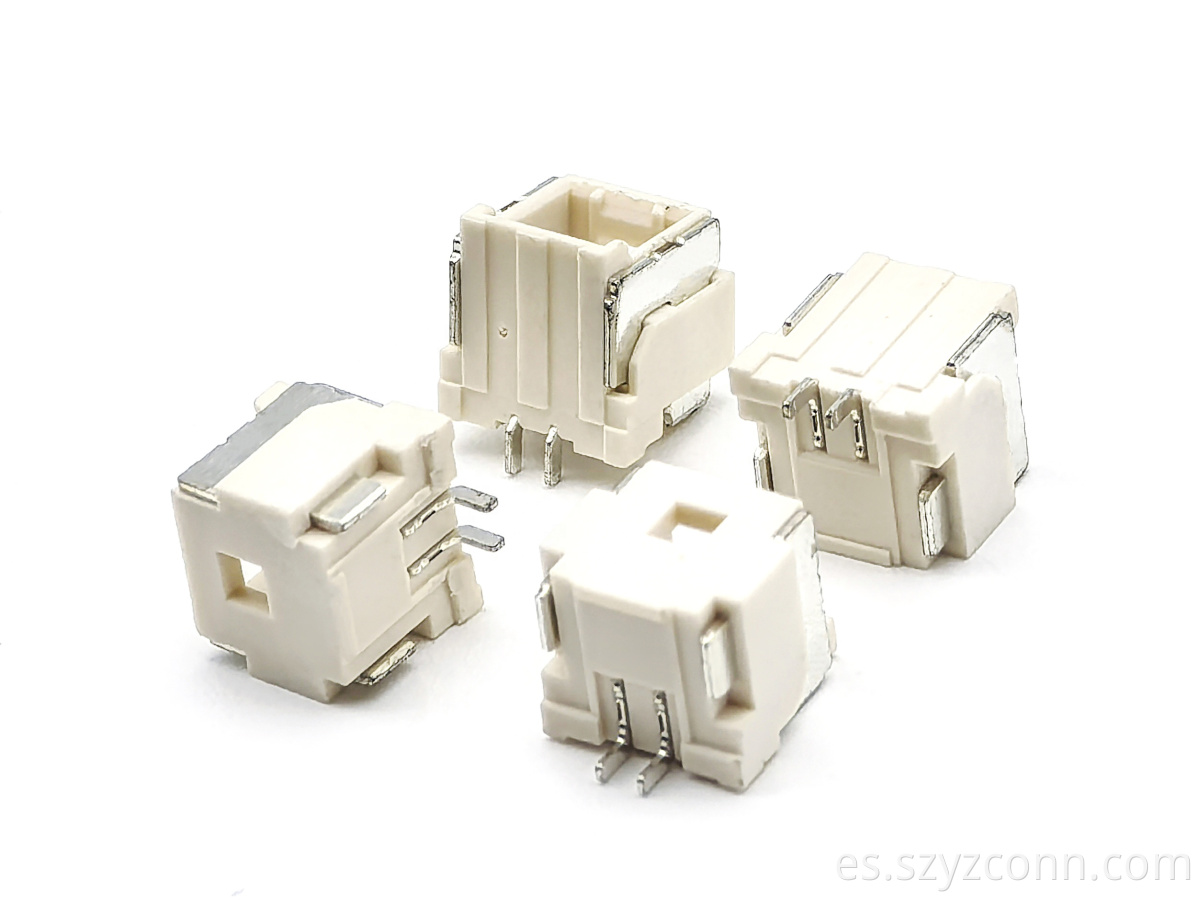

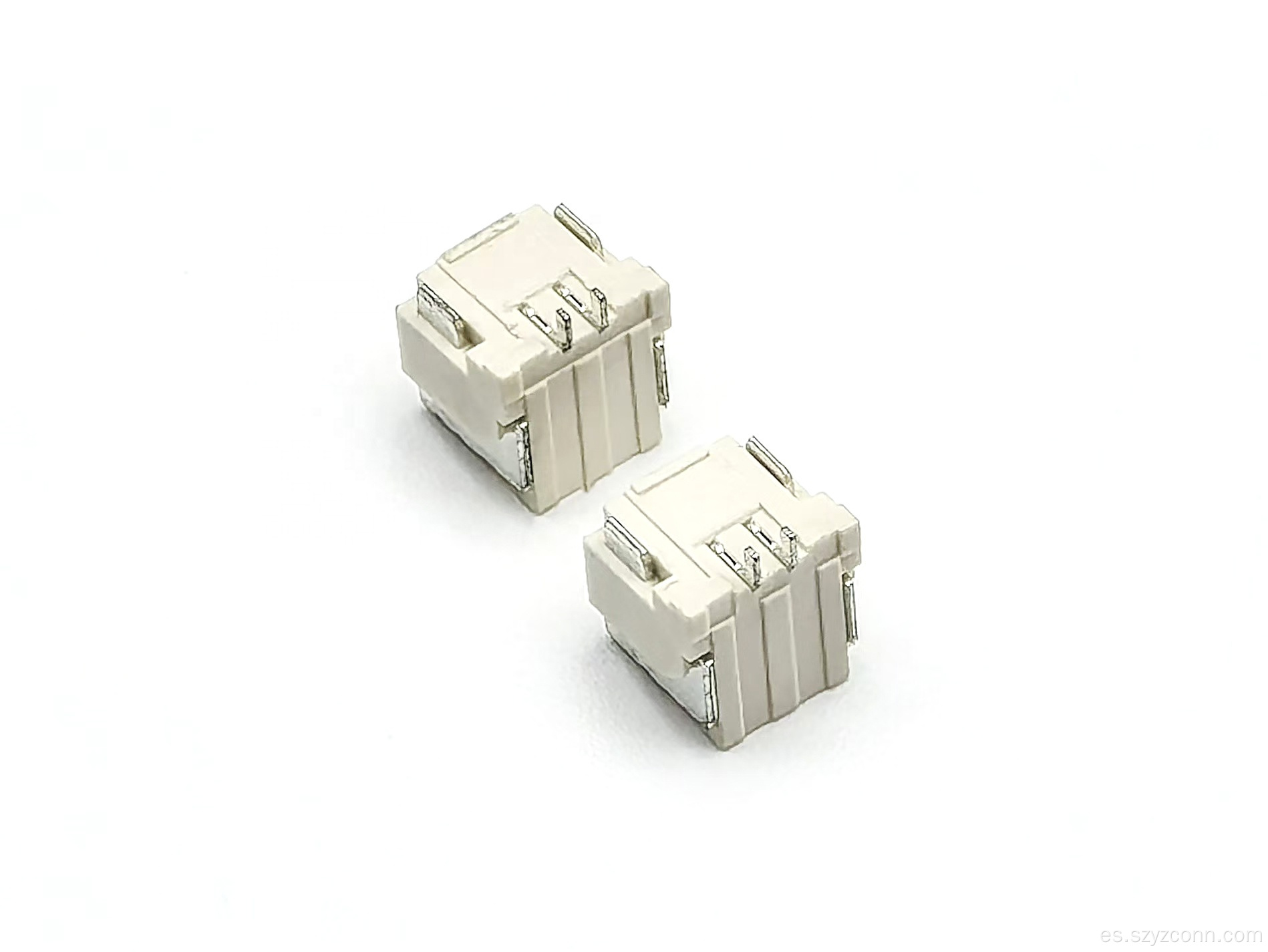

El conector de cabezal tipo oblea SMT 2P de PH1,5 mm es un conector de dos posiciones con un diseño de montaje horizontal. El paso de 1,5 mm mantiene los dos contactos juntos, mientras que el diseño de perfil bajo funciona bien para diseños de PCB donde el conector debe ubicarse a lo largo de la placa en lugar de estar verticalmente.

Este modelo utiliza montaje SMT y tiene una clasificación de 1A y 100V. Para los clientes que buscan un cabezal de pasador de oblea vertical de 1,5 mm , vale la pena verificar cuidadosamente la dirección de montaje, ya que esta versión particular de PH1,5 mm está diseñada para colocación horizontal. Luego se puede combinar un terminal de alojamiento de oblea adecuado según la estructura de acoplamiento.

Dos materiales de contacto para el conjunto del conector

El sistema de contacto utiliza tanto bronce fosforoso como latón. Los contactos de bronce fosforado están estañados, mientras que los terminales de soldadura de latón también están estañados. Esto le da al conector una estructura de contacto y soldadura claramente definida para el ensamblaje de PCB.

El rango de temperatura de trabajo es de -25 °C a +105 °C, lo que hace que el conector sea adecuado para conjuntos electrónicos que pueden experimentar cambios de temperatura notables durante el funcionamiento. Si está obteniendo un conector de cabezal de clavija de oblea 2p smt , el diseño de 2 posiciones, la construcción de los contactos, el enchapado y el rango de temperatura se pueden comparar con los requisitos de la PCB terminada.

Embalaje de carretes para producción SMT

El conector PH1,5mm se suministra en bobina con una cantidad de 100 piezas. El embalaje en carrete es conveniente para la producción SMT automatizada y facilita la introducción de los componentes en un proceso de ensamblaje regular sin cambiar el formato del embalaje.

El lote de producto está marcado como PH1,5 mm (15068), que se puede utilizar para la identificación de la producción y el seguimiento de pedidos. Al comparar el material PA9T de un conector de carcasa de oblea , el material de la carcasa debe confirmarse a partir del dibujo o la hoja de datos del producto específico porque PA9T no está incluido en las especificaciones proporcionadas para este modelo. Para piezas relacionadas, Comprar terminales tipo oblea puede ayudar a comparar diferentes opciones de terminales, mientras que se puede seleccionar un conector de carcasa correspondiente para el lado de acoplamiento.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Yangzhan Electronics, también conocida como YZTECH Electronics, se estableció en 2014 y se especializa en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa respalda el desarrollo de productos, herramientas, procesamiento, ensamblaje, inspección, ventas y servicio, para que los clientes puedan trabajar con un proveedor en las diferentes etapas de un proyecto de conector.

Para un conector SMT 2P pequeño, detalles como el paso, la dirección de montaje, el material de contacto, el enchapado y la estructura de soldadura deben alinearse con el diseño de la PCB. YZTECH Electronics utiliza equipos de producción e inspección de Japón, Alemania y Taiwán y admite herramientas de terminales de plástico y metal durante el ensamblaje. Los clientes que busquen un conector de cabezal Wafer Pin relacionado también pueden analizar diferentes recuentos de pines, estilos de montaje y configuraciones de conectores con el equipo con sede en Shenzhen.
