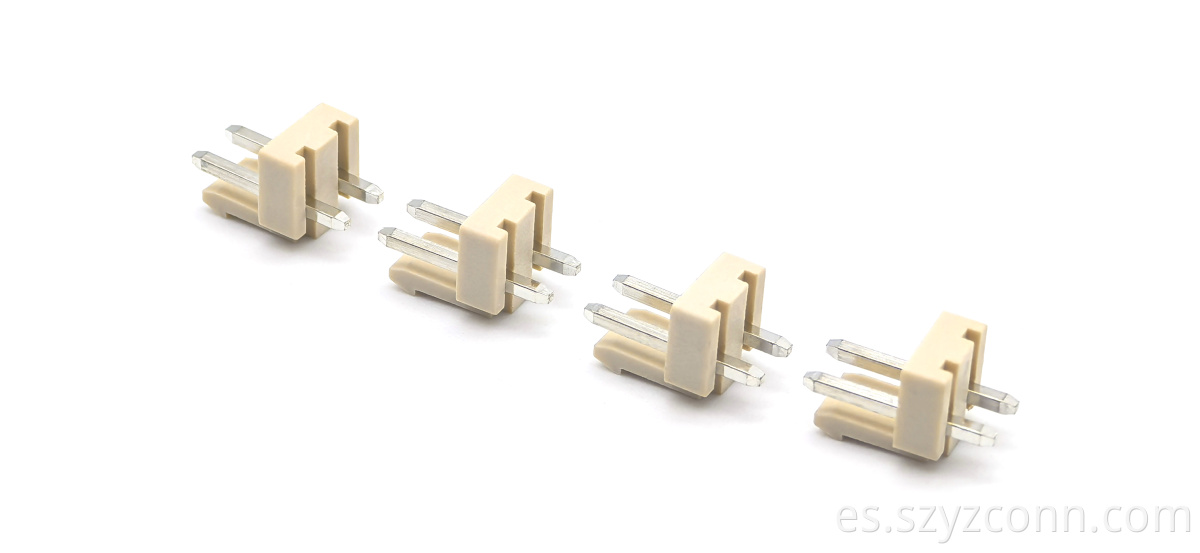

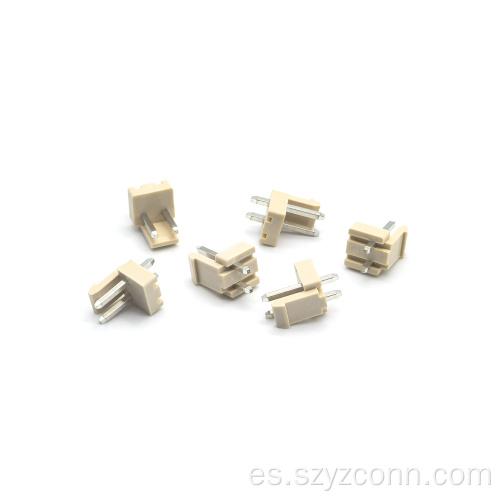

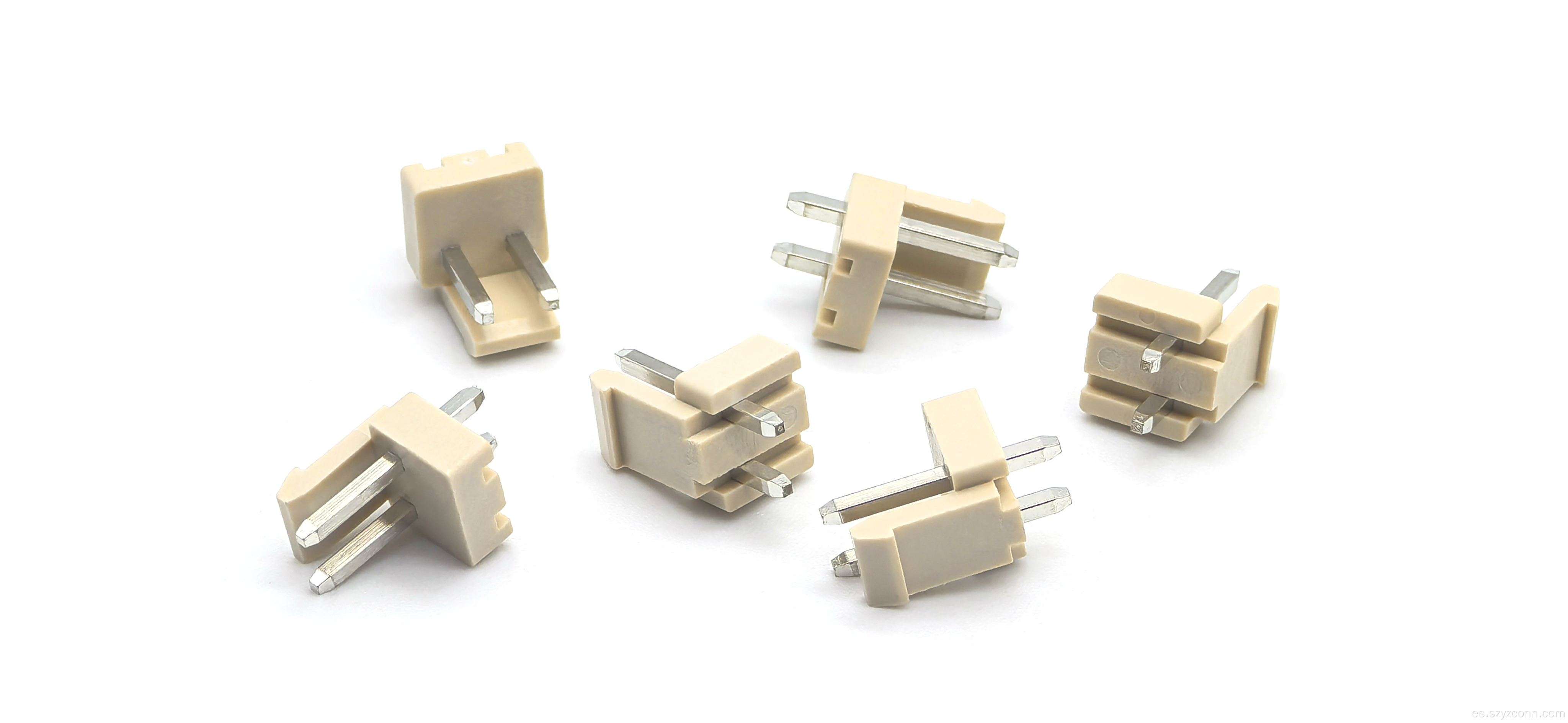

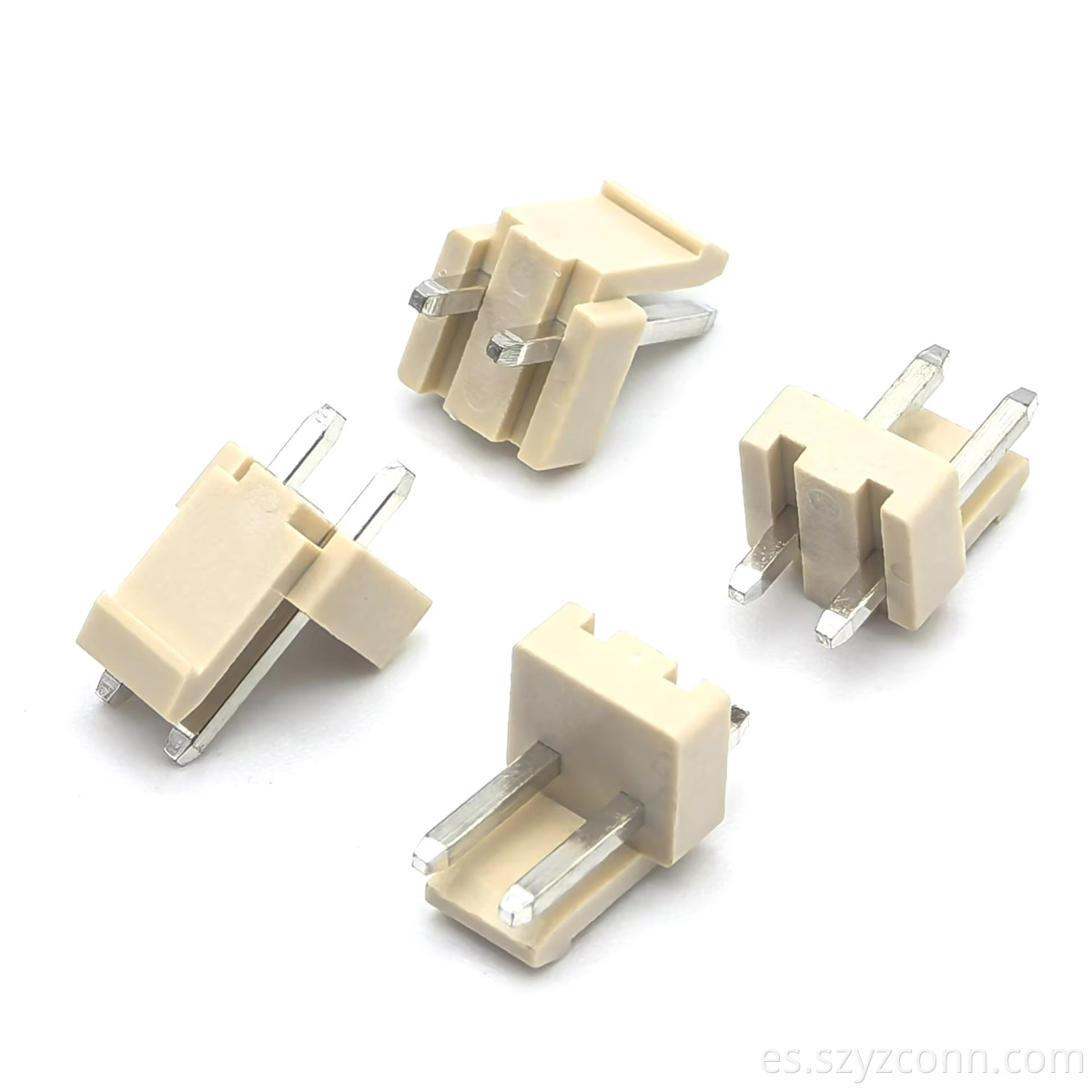

Conector de cabezal de clavija de oblea VH3.96 2P

Paso de 3,96 mm para conexiones de mayor corriente

El conector de cabezal de clavija tipo oblea 2P VH3.96 utiliza un paso de 3,96 mm con dos posiciones, lo que brinda a los contactos más espacio en comparación con los conectores tipo oblea de paso pequeño. Este tipo de diseño puede resultar útil cuando el diseño de la PCB necesita un paso de conexión mayor y una estructura enchufable sencilla.

El conector tiene una clasificación de 7 A y 250 V, lo que lo hace adecuado para conjuntos electrónicos que requieren una clasificación de corriente y voltaje más alta. Si está comparando un conector de cabezal de clavija tipo oblea NL66-V0 , se deben verificar las especificaciones eléctricas junto con los requisitos reales de carcasa y acoplamiento antes de seleccionar la pieza final.

Contactos de cobre con estañado

Los contactos están hechos de cobre y acabados con estañado. La combinación proporciona una construcción de contacto simple para aplicaciones donde el rendimiento eléctrico y la soldadura deben considerarse juntos.

El rango de temperatura de trabajo es de -25°C a +85°C. El conector se suministra en una versión de 2 posiciones, por lo que se puede utilizar donde se necesitan dos puntos de conexión sin agregar posiciones innecesarias. Los clientes que busquen una versión beige con cabezal de pasador de oblea VH3.96 también pueden confirmar el color de la carcasa y el dibujo del producto antes de realizar el pedido. Se puede seleccionar un terminal de carcasa tipo oblea correspondiente según el lado de acoplamiento del conjunto.

Embalaje en bolsa para un fácil manejo

Este cabezal de clavija VH3.96 se suministra en bolsas, con una cantidad mínima de embalaje de 100 piezas. El embalaje en bolsa es fácil de manejar durante el montaje manual y también funciona bien para los clientes que mantienen conectores en stock para la producción regular.

El lote está identificado como conector de cabezal de clavija VH3.96, lo que facilita el seguimiento del producto durante la compra y la producción. Cuando se busca un conector de carcasa de oblea VH3.96 de 2 pines , resulta útil comprobar juntos el paso, el número de pines, la clasificación de corriente y la estructura de acoplamiento. Para componentes relacionados, se pueden utilizar Buy Wafer Terminals al comparar opciones de terminales, mientras que se puede seleccionar un conector de carcasa adecuado para la configuración completa de la conexión.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Yangzhan Electronics, también conocida como YZTECH Electronics, se estableció en 2014 y se enfoca en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa respalda el desarrollo de productos, herramientas, procesamiento, ensamblaje, inspección, ventas y servicio, para que los clientes puedan analizar los requisitos de los conectores desde la etapa de diseño inicial hasta la producción.

Para un conector de paso más grande, como el VH3.96 2P, la clasificación eléctrica, el material de contacto, el enchapado, el espaciado de pines y la estructura de acoplamiento deben adaptarse a la aplicación. YZTECH Electronics utiliza equipos de producción e inspección de Japón, Alemania y Taiwán y admite herramientas de terminales de plástico y metal, así como el ensamblaje final. Los clientes que busquen un conector de encabezado Wafer Pin relacionado también pueden analizar diferentes recuentos de pines, pasos y estructuras de conexión con el equipo con sede en Shenzhen.
