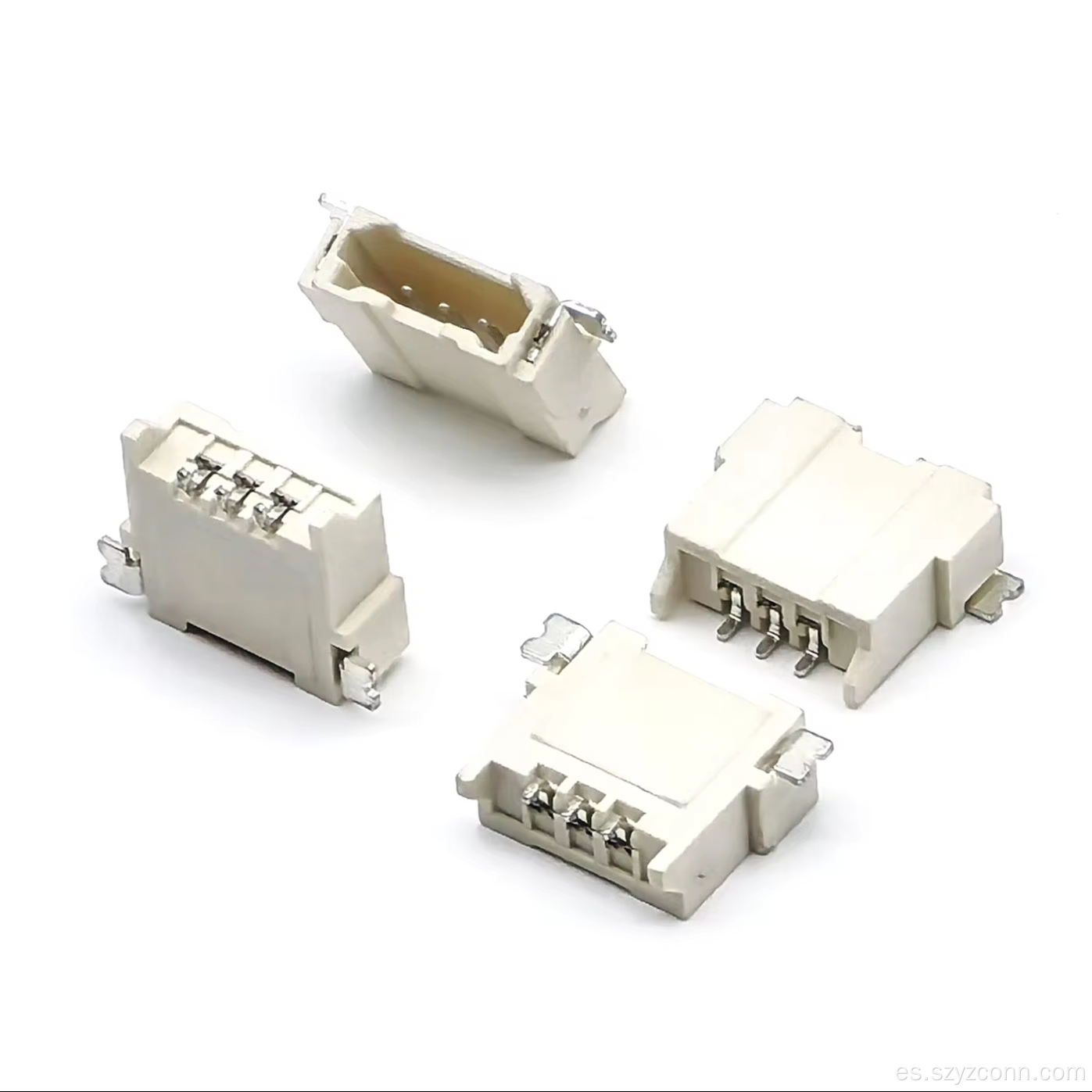

Tipo SMT del conector del jefe del Pin de la oblea de 1,25 mm

Paso de 1,25 mm para conexiones de PCB ordenadas

El conector de cabezal tipo oblea de 1,25 mm tipo SMT está diseñado para ensambles de PCB que necesitan una conexión compacta sin utilizar un paso ultrapequeño. El espaciado de 1,25 mm proporciona a los contactos una disposición clara y, al mismo tiempo, mantiene el espacio del conector relativamente pequeño.

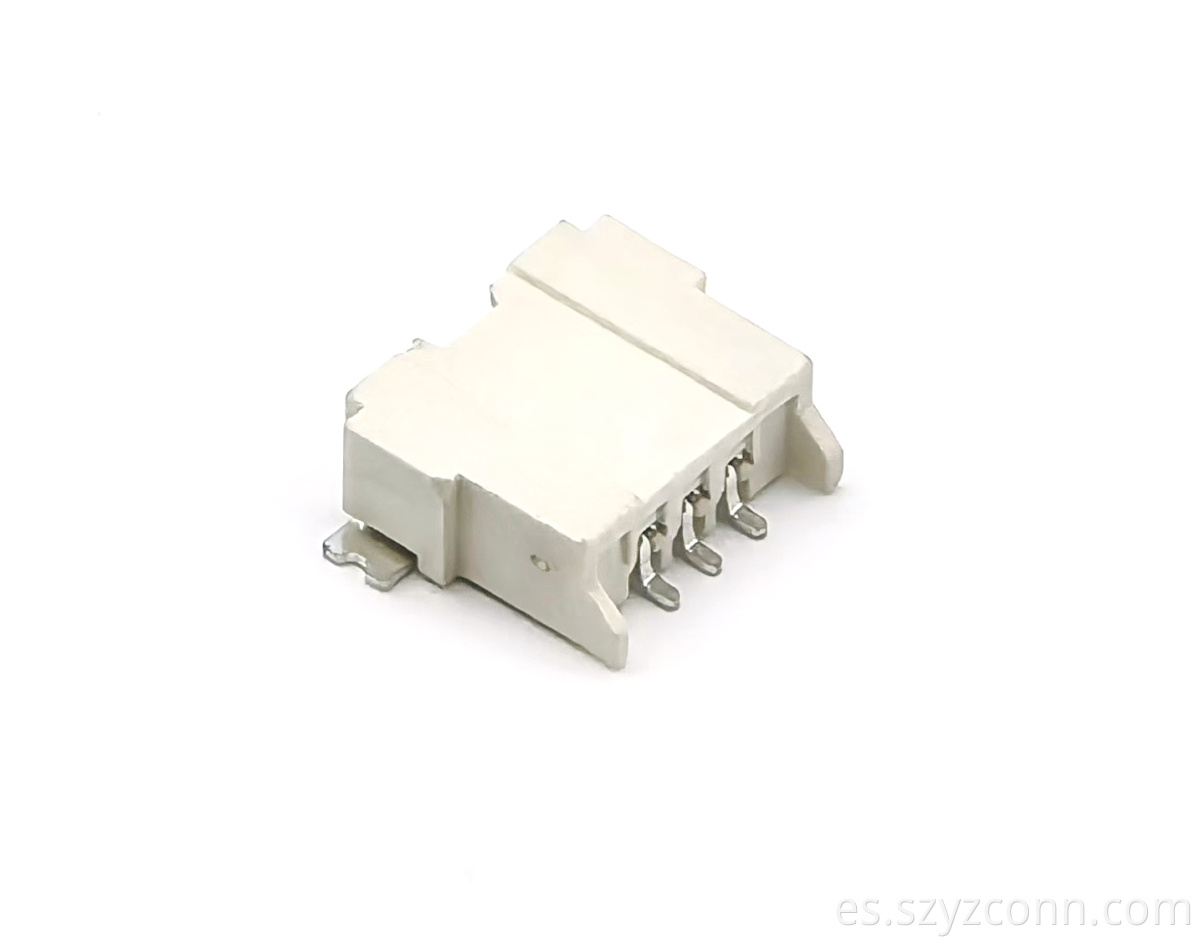

Con un formato de montaje SMT, el conector se puede colocar directamente en la PCB durante el ensamblaje de montaje en superficie. Si está buscando una opción smt horizontal con cabezal de clavija de oblea de 1,25 mm , la dirección de montaje debe compararse con el diseño de la PCB antes de la producción. También se puede seleccionar un terminal de carcasa de oblea adecuado según la estructura de acoplamiento y la disposición de los cables.

Contactos de bronce fosforado estañados

Los contactos están hechos de bronce fosforado y acabados con estañado. La corriente nominal es de 1 A y el voltaje nominal es de 150 V, lo que brinda a los diseñadores límites eléctricos claros con los que trabajar al seleccionar el conector para un conjunto electrónico.

Una de las especificaciones destacables de este modelo es su rango de temperatura de trabajo de -25°C a +130°C. Este rango de temperatura más amplio puede resultar útil para equipos donde el conector puede estar expuesto a temperaturas de funcionamiento más altas. Al comparar un conector de cabezal de clavija tipo oblea smt de 1,25 mm , tiene sentido verificar la clasificación de temperatura junto con el material de contacto y el revestimiento.

Embalaje de carretes para un suministro SMT constante

El conector se suministra en embalaje de bobina, con una cantidad mínima de embalaje de 100 piezas. Este formato es conveniente para el ensamblaje SMT automatizado y también facilita que los equipos de producción mantengan los componentes organizados durante los ciclos de fabricación regulares.

El número de lote del producto es 12538, que se puede utilizar para la identificación de pedidos y el seguimiento de la producción. Si está comparando un conector de carcasa de oblea de 3 pines de 1,25 mm , se debe confirmar el número exacto de pines en el dibujo del producto antes de realizar el pedido, ya que las especificaciones proporcionadas para este modelo no incluyen un número de posiciones. Para otros productos relacionados, se puede utilizar Comprar terminales tipo oblea al comparar opciones de terminales, mientras que se puede seleccionar un conector de carcasa adecuado para el lado de acoplamiento.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Yangzhan Electronics, también conocida como YZTECH Electronics, se estableció en 2014 y se enfoca en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa cubre el desarrollo de productos, herramientas, procesamiento, ensamblaje, inspección, ventas y servicio, brindando soporte a los clientes desde la etapa inicial de desarrollo hasta la producción regular.

Para un conector SMT de 1,25 mm, los pequeños detalles como el paso, el revestimiento de los contactos, el rango de temperatura y el método de ensamblaje deben coincidir con el diseño real de la PCB. YZTECH Electronics utiliza equipos de producción e inspección de Japón, Alemania y Taiwán y admite herramientas de terminales de plástico y metal, así como el ensamblaje final. Los clientes que busquen un conector de cabezal Wafer Pin relacionado pueden analizar diferentes estructuras de conexión y requisitos de producción con el equipo con sede en Shenzhen.
