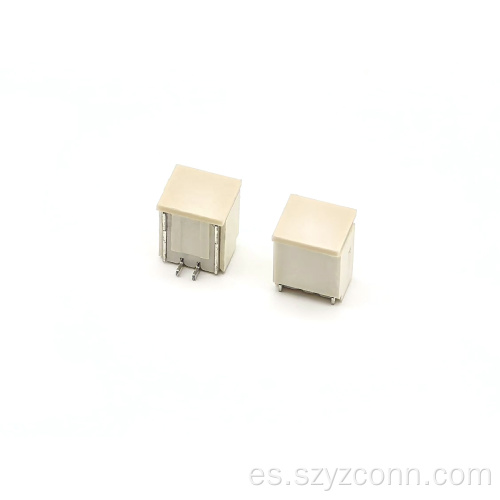

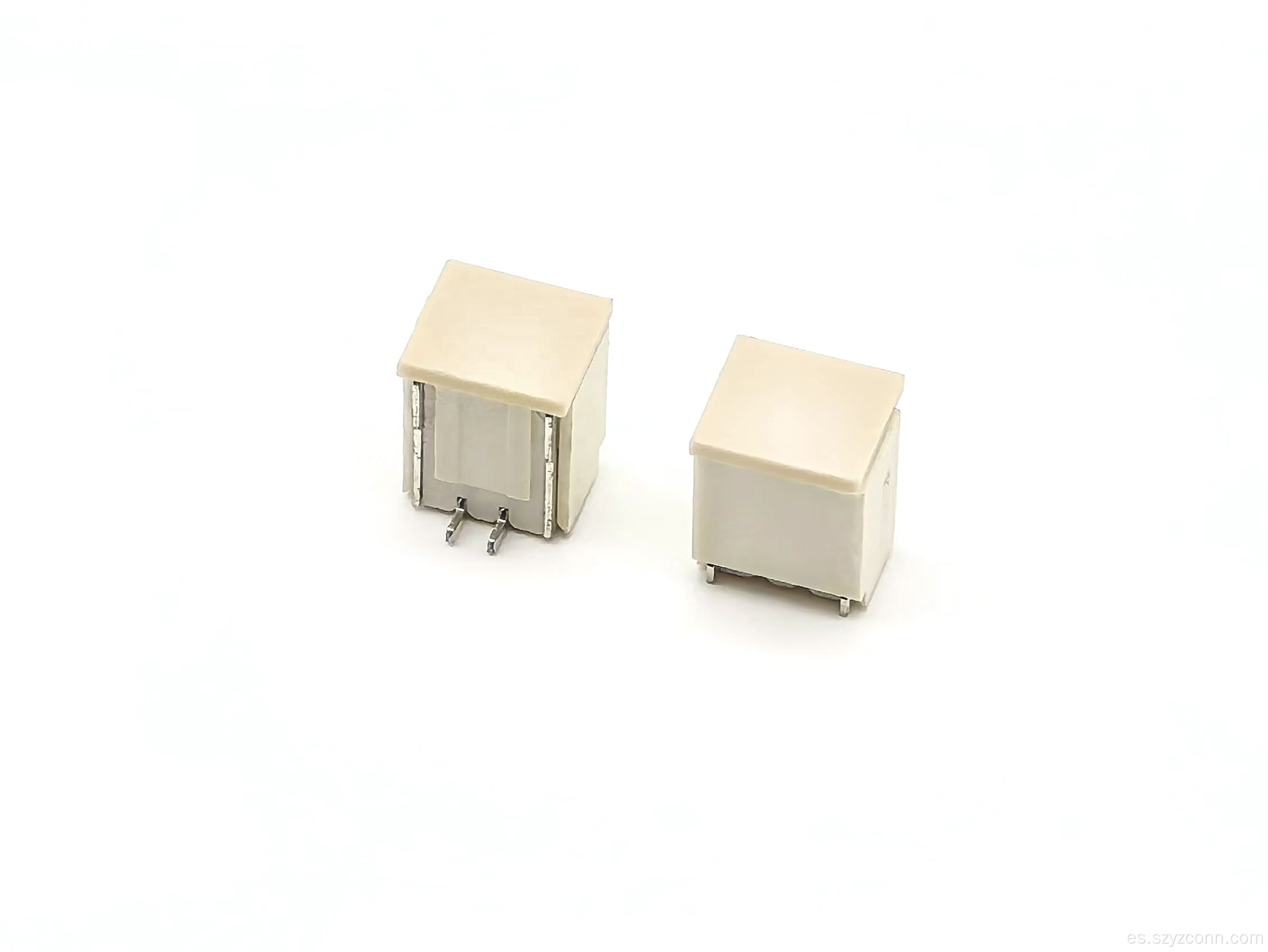

Conector de cabezal de pin de oblea SH1.0mm Vertical SMT

Diseño SMT vertical para conexiones de PCB compactas

El conector de cabezal tipo oblea vertical SMT SH1.0 mm está diseñado para aplicaciones de PCB que utilizan una conexión vertical del lado de la placa. Su paso de 1,0 mm mantiene la disposición de los contactos compacta, lo que puede resultar útil cuando varios componentes necesitan compartir un área limitada en la placa.

El formato SMT también hace que el conector sea adecuado para la producción de montaje en superficie. Si está buscando una opción smt de cabezal de pasador de oblea SH1,0 mm , este modelo proporciona una combinación simple de paso pequeño, montaje vertical y un diseño de conexión de 1,0 mm. Se puede seleccionar un terminal de carcasa tipo oblea correspondiente según el lado de acoplamiento y la disposición del cable.

Contactos de bronce fosforado con estañado

Los contactos están hechos de bronce fosforoso y acabados con estañado. El conector está clasificado para corriente de 1 A y voltaje de 125 V, con un rango de temperatura de funcionamiento de -25 °C a +85 °C. Estas especificaciones brindan a los clientes puntos de referencia claros al verificar los requisitos eléctricos de un nuevo conjunto de PCB.

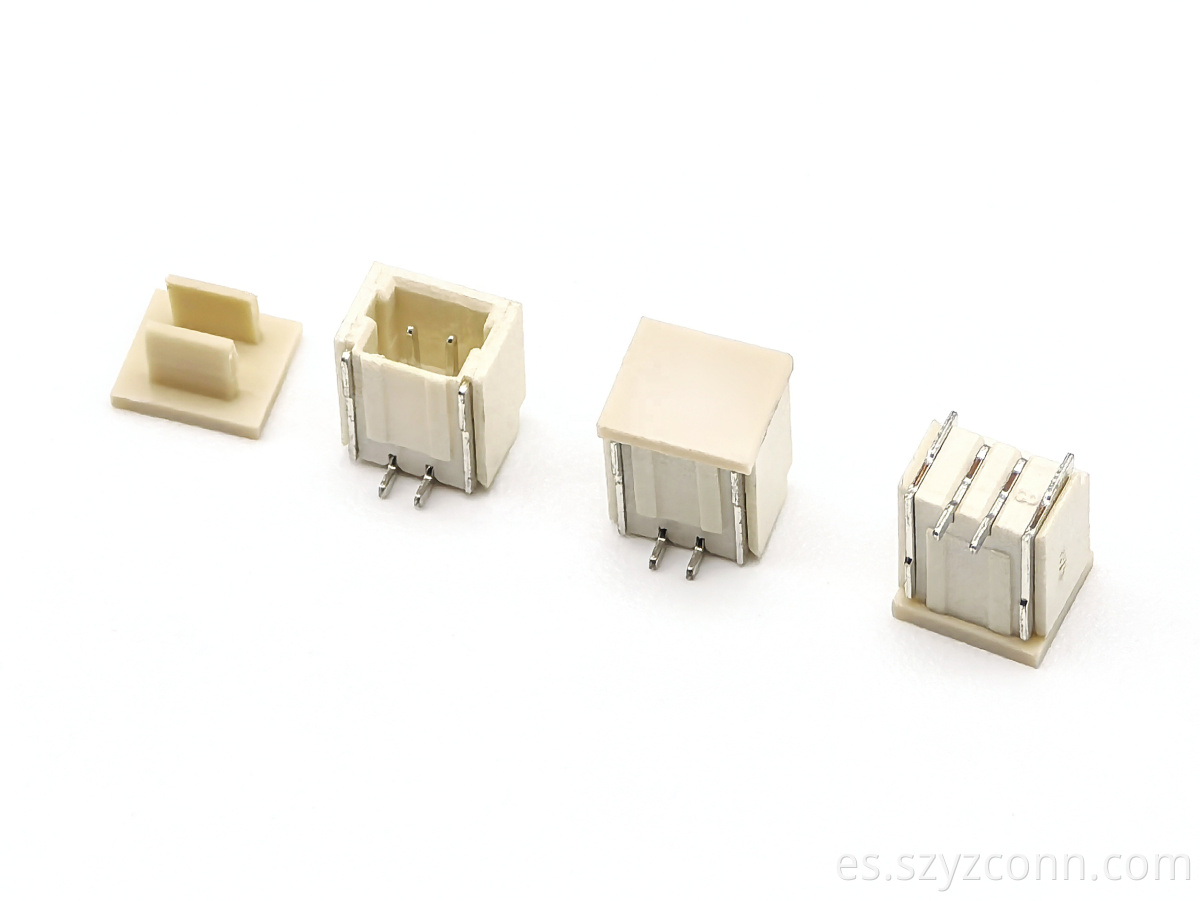

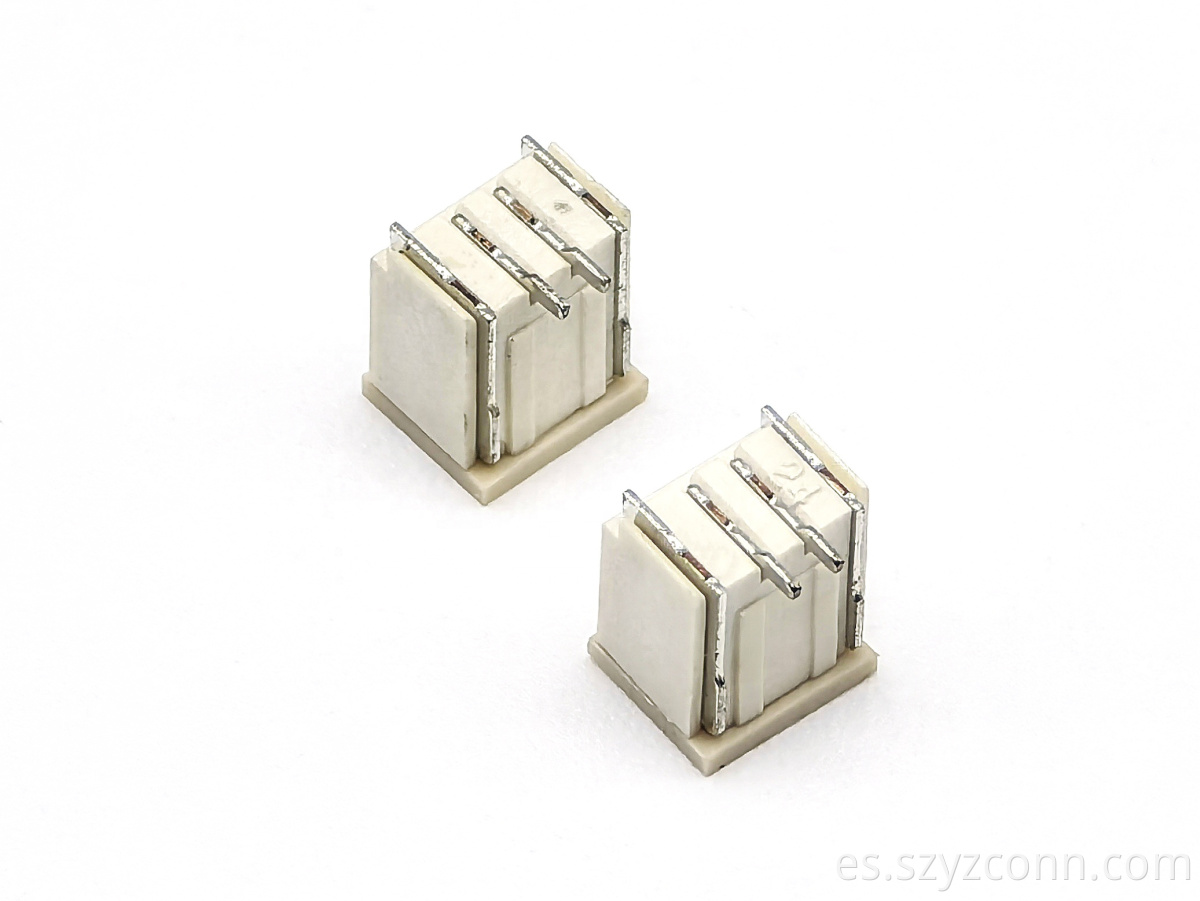

Para aplicaciones que utilizan una conexión compacta de dos posiciones, se puede considerar la versión 2p del cabezal de pasador tipo oblea SH1,0 mm cuando el número de pasadores requerido coincide con el diseño. También vale la pena comprobar el material y el revestimiento del contacto junto con el componente correspondiente, especialmente cuando el conector se utilizará repetidamente durante el montaje o el servicio.

Embalaje de carretes para producción SMT

El conector se suministra en embalaje de bobina, con una cantidad mínima de embalaje de 100 piezas. El suministro de bobinas es conveniente para las líneas SMT automatizadas porque los componentes pueden introducirse en producción sin cambiar el formato de embalaje básico.

El lote se identifica como una serie de cabezales de pines de montaje horizontal SH1.0, mientras que este modelo de producto se especifica como una versión SMT vertical. Antes de la producción, los clientes deben confirmar la dirección de montaje requerida y la huella de la PCB con el dibujo final. Para productos relacionados, se puede utilizar Comprar terminales tipo oblea al comparar diferentes opciones de terminales, mientras que se puede seleccionar un conector de carcasa adecuado para el conjunto de acoplamiento.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Yangzhan Electronics, también conocida como YZTECH Electronics, se estableció en 2014 y se enfoca en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa se encarga del desarrollo de productos, herramientas, procesamiento, ensamblaje, inspección, ventas y servicio, brindando a los clientes soporte en varias etapas de un proyecto de conector en lugar de solo suministrar la pieza terminada.

Para un conector SMT SH1,0 mm, detalles como el paso, la dirección de montaje, el material de contacto, el enchapado y el embalaje de producción deben coincidir con el diseño de la PCB. YZTECH Electronics utiliza equipos de producción e inspección de Japón, Alemania y Taiwán y admite herramientas de terminales de plástico y metal hasta el ensamblaje final. Los clientes que trabajan en un proyecto de conector de carcasa de oblea SH1,0 mm pueden analizar el número de pines, la estructura y los requisitos de producción requeridos con el equipo con sede en Shenzhen. Las configuraciones de conectores de encabezado Wafer Pin relacionadas también se pueden desarrollar en función de diferentes necesidades de conexión.
