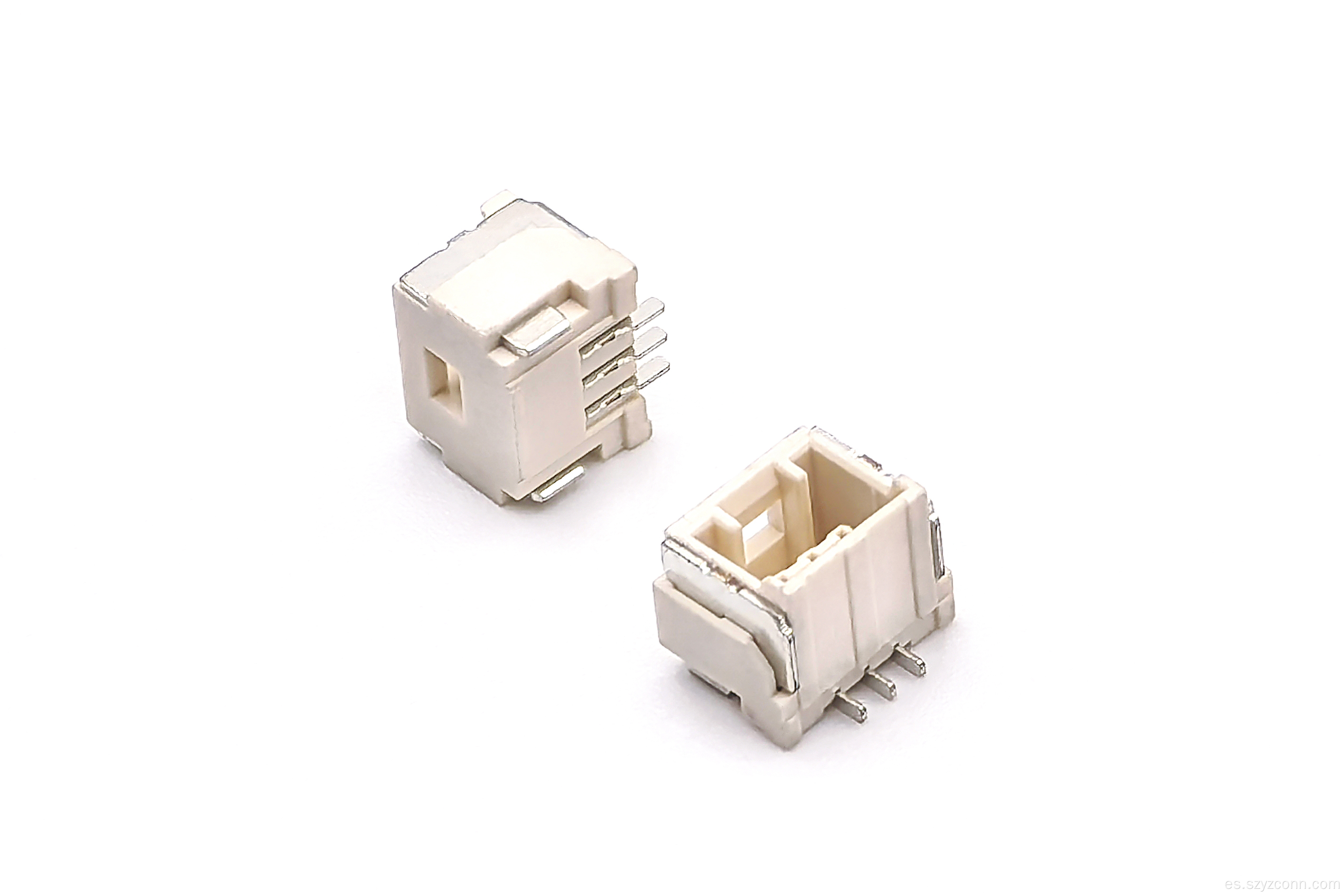

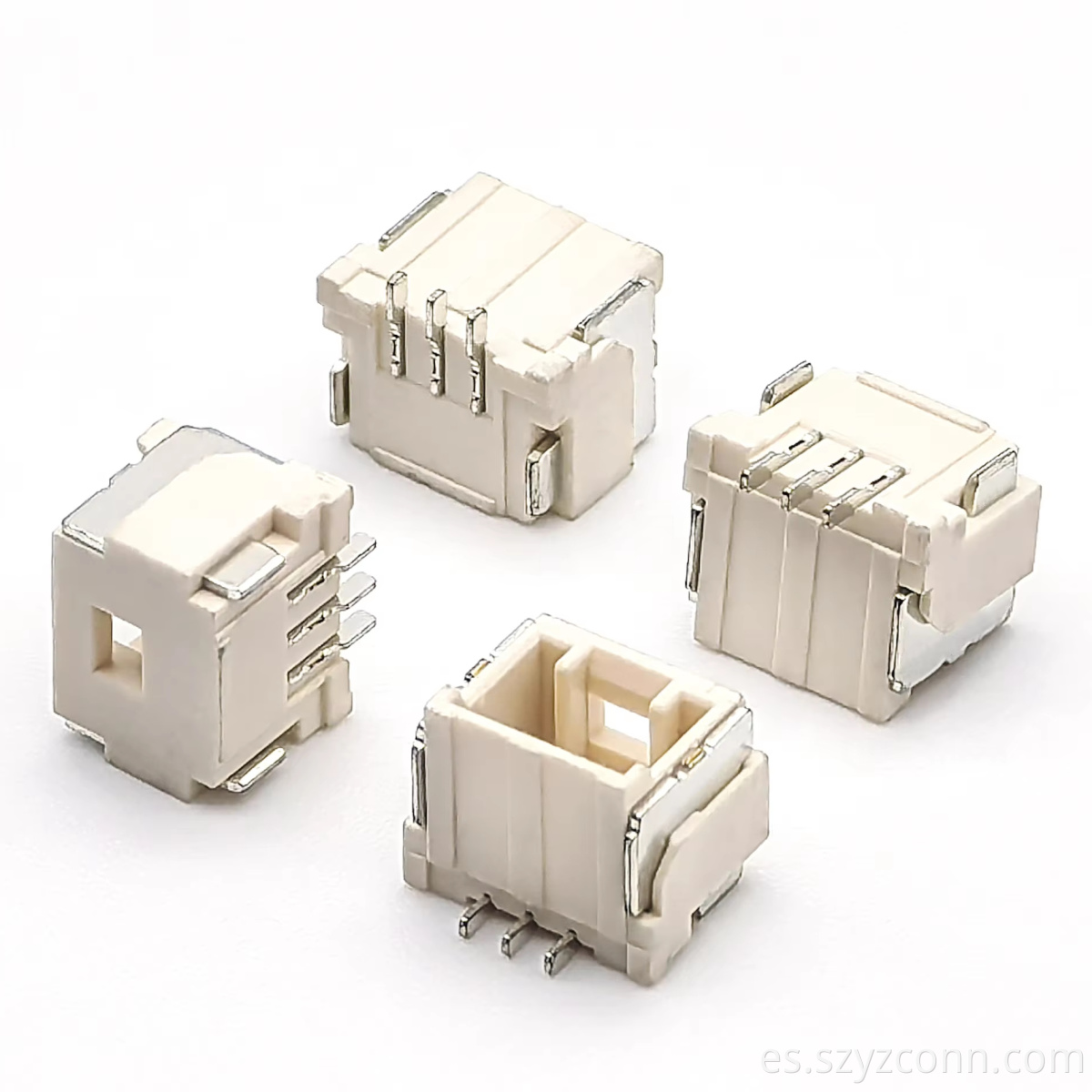

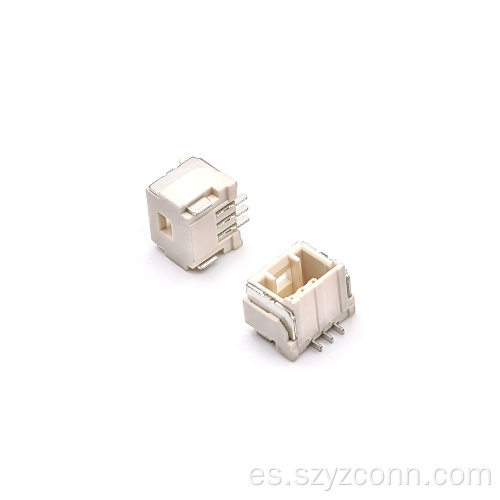

Conector de clavija de grado automotriz con oblea de paso de 1,5 mm

Paso de 1,5 mm para aplicaciones de PCB automotrices

El conector macho de clavija de grado automotriz de oblea de paso de 1,5 mm está diseñado para la electrónica de vehículos que necesita una conexión de placa compacta sin llegar a un paso extremadamente pequeño. El espaciado de 1,5 mm proporciona a los contactos una disposición práctica y funciona bien para ensamblajes de PCB donde hay un poco más de espacio alrededor del conector.

El conector utiliza un formato de montaje SMD y tiene una clasificación de 1 A a 100 V. Si está comparando un cabezal de pasador de oblea PA9T de 1,5 mm para un proyecto automotriz, asegúrese de comparar el material de la carcasa con el dibujo final, ya que la especificación del material debe coincidir con la versión real que se solicita. Este modelo en sí se especifica con contactos de bronce fosforado y estañado.

Contactos de bronce fosforado para conexiones de placa estables

Los contactos están hechos de bronce fosforado con estañado. Esta combinación se usa comúnmente en conectores a nivel de placa y brinda a los fabricantes una opción sencilla cuando es necesario considerar tanto el material de contacto como el rendimiento de la soldadura.

El rango de temperatura de trabajo es de -25 °C a +105 °C, lo que resulta útil para conjuntos electrónicos de vehículos que pueden experimentar cambios de temperatura notables durante el funcionamiento. Para los clientes que obtienen un conector de cabezal de clavija de oblea de 1,5 mm , la clasificación de corriente, la clasificación de voltaje, el acabado del contacto y el rango de temperatura se pueden verificar juntos antes de hacer coincidir el conector con la PCB.

Embalaje de carretes SMD para producción

Este modelo se suministra en embalaje de bobina con una cantidad mínima de embalaje de 100 piezas. Para los clientes que ejecutan ensamblaje SMT automatizado, el embalaje en bobina facilita el manejo de los componentes como parte de un proceso de producción regular.

El diseño de grado automotriz está destinado a aplicaciones de conexión de PCB donde el método de montaje y la temperatura de funcionamiento son importantes. Si está buscando un conector smt de carcasa de oblea de 1,5 mm , la huella de la PCB y la estructura de acoplamiento deben confirmarse junto con el paso de 1,5 mm. Se puede seleccionar un terminal de carcasa de oblea correspondiente según la disposición de acoplamiento requerida, mientras que Comprar terminales de oblea se puede utilizar como referencia al comparar piezas relacionadas.

Especificaciones del producto

¿Por qué elegir Shenzhen Yangzhan Electronics?

Yangzhan Electronics, también conocida como YZTECH Electronics, se estableció en 2014 y se enfoca en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa respalda el desarrollo de productos, herramientas, fabricación, ensamblaje, inspección, ventas y servicio, lo que permite a los clientes trabajar con un proveedor a lo largo de diferentes etapas de un proyecto de conector.

Para proyectos de conectores automotrices, detalles como el paso, el material de contacto, el revestimiento, el rango de temperatura y el montaje SMT deben coincidir con la aplicación real. YZTECH Electronics utiliza equipos de producción e inspección de Japón, Alemania y Taiwán y brinda soporte desde herramientas para terminales de plástico y metal hasta el ensamblaje final. Los clientes que busquen productos de conectores de carcasa relacionados o un conector de cabezal de clavija tipo oblea también pueden analizar diferentes estructuras y especificaciones con el equipo con sede en Shenzhen.
