| Tipo de Pago: | L/C,T/T,D/P,Paypal,others |
| Incoterm: | Express Delivery |
| Cantidad de pedido mínima: | 1000 Piece/Pieces |
| transporte: | Ocean,Land,Air,Express |
| Hafen: | S,h,e |
Sombra:
Modelo: WAFER ZH1.5 90-degree SMT 4P
Marca: YZTECH
Origin: Porcelana
Proceso de dar un título: ISO9001:2015
Paquete: Cinta y carrete (TR)
Tipo De Alimentación: Fabricante original
Lugar De Origen: porcelana
Especies: Encabezados y receptáculos para PCB
| Unidades de venta | : | Piece/Pieces |
| Tipo de paquete | : | Embalaje de carrete y caja |
The file is encrypted. Please fill in the following information to continue accessing it

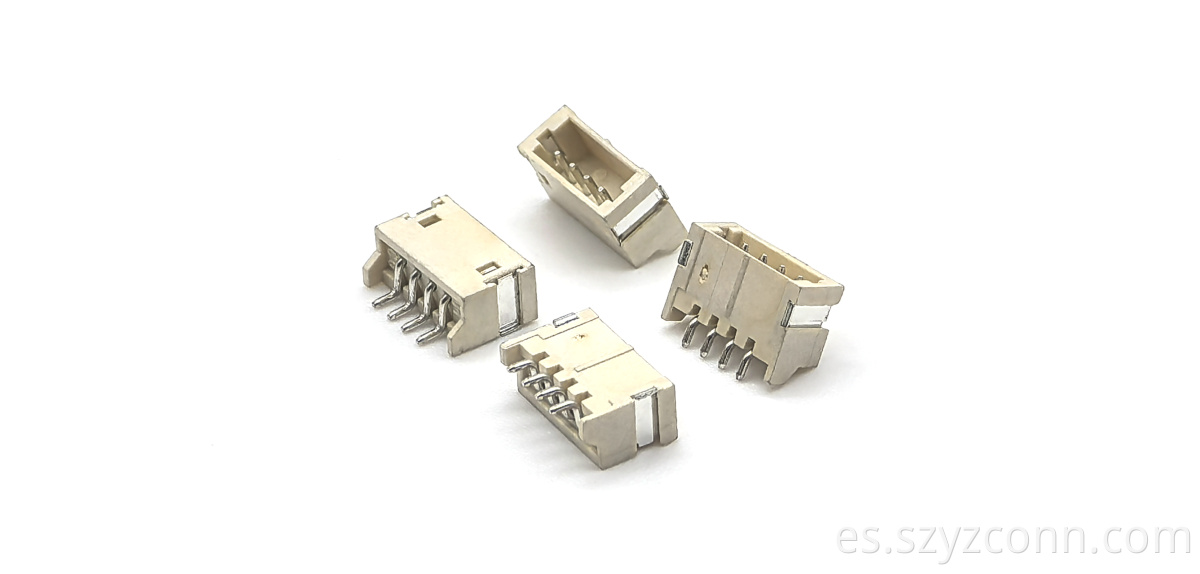

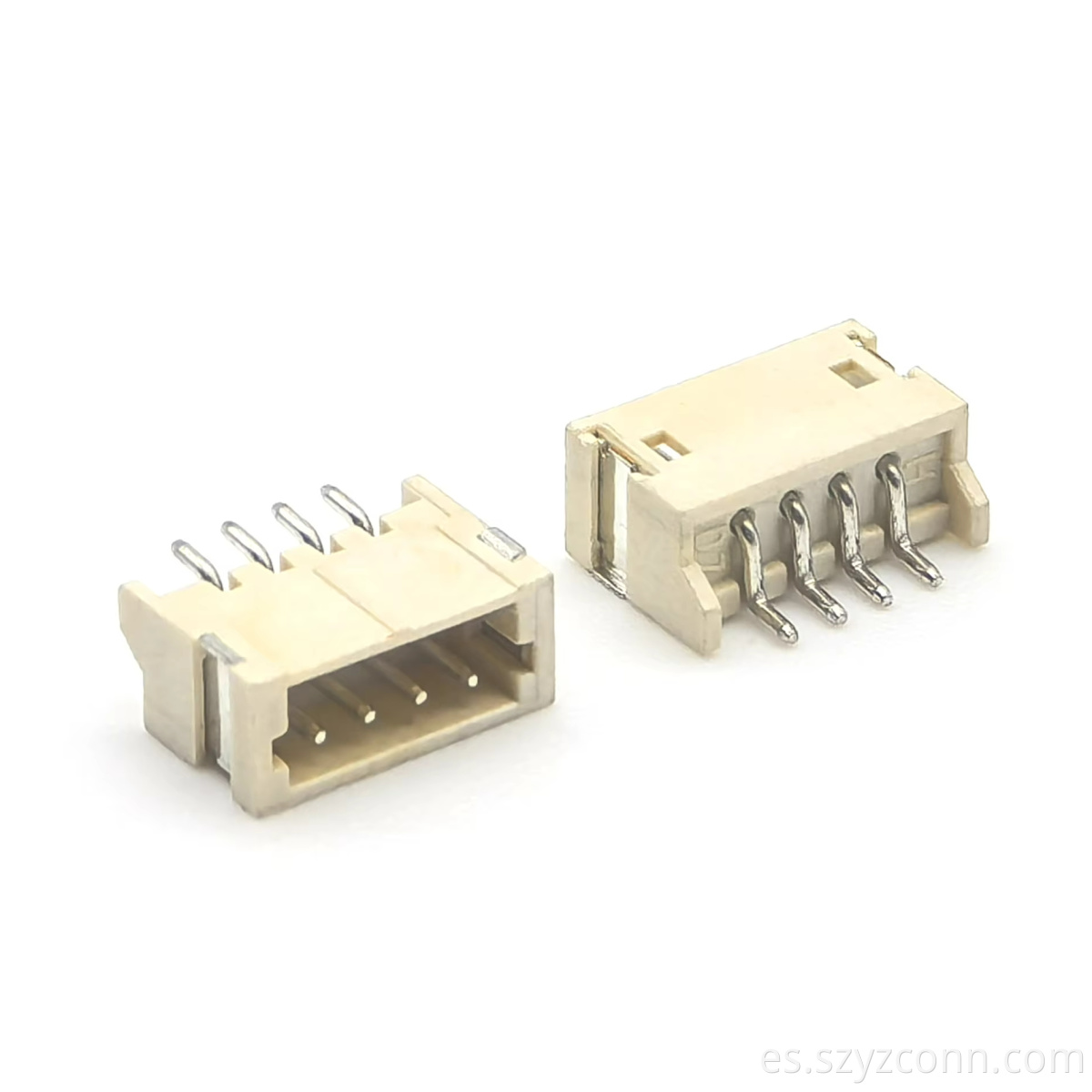

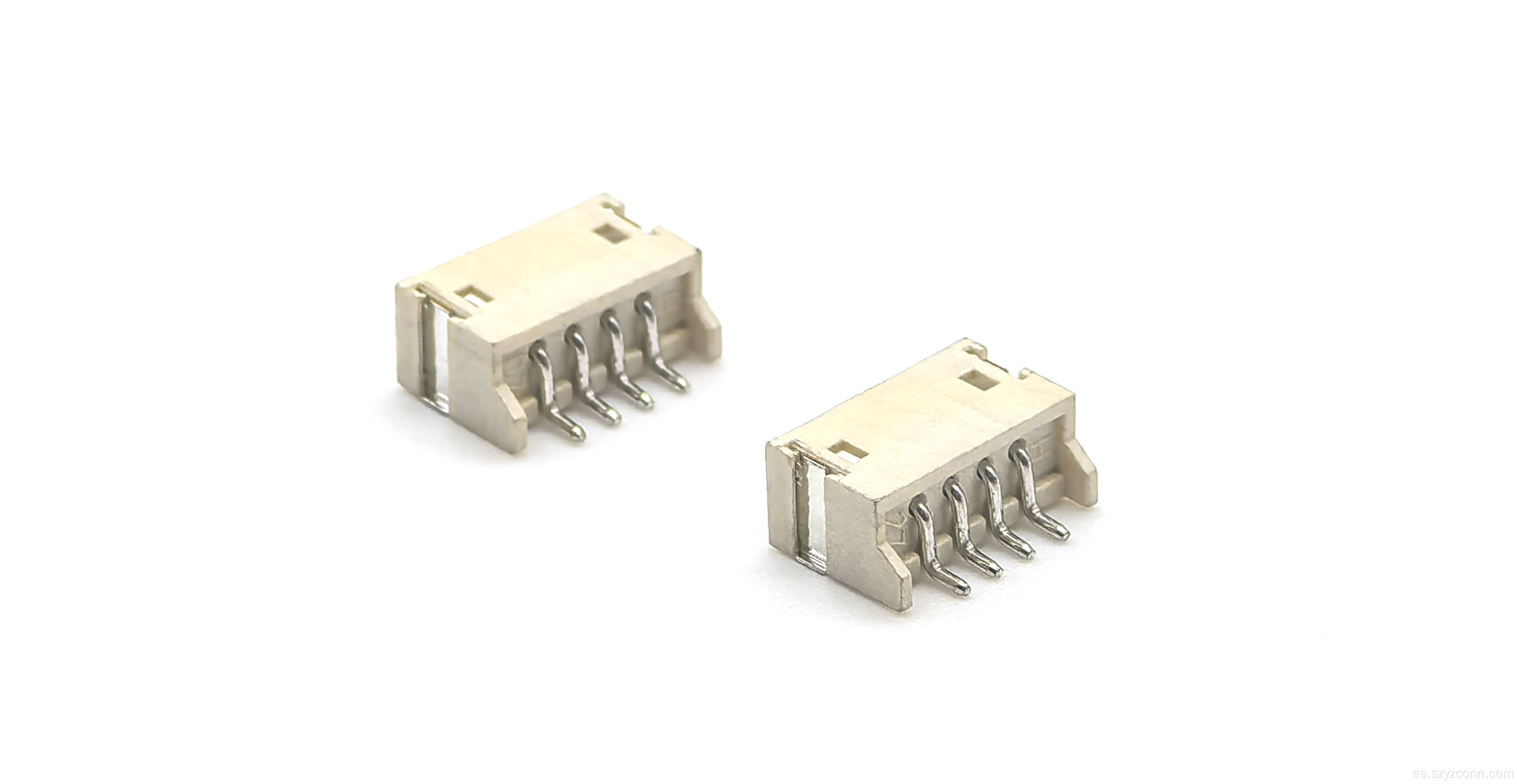

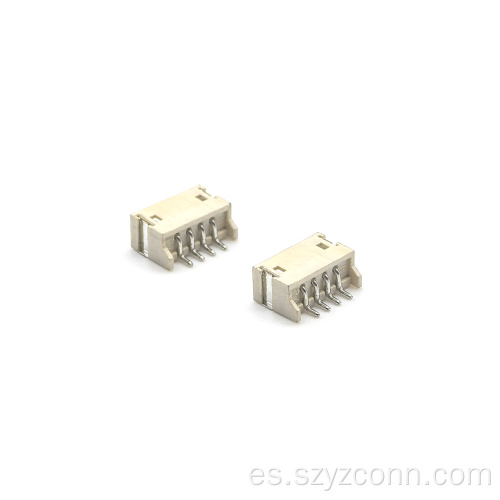

El conector SMT de cabezal tipo oblea ZH1.5 es un conector SMT horizontal compacto diseñado para diseños de PCB que ahorran espacio y montaje automatizado. Como solución smt horizontal de conector de cabezal de clavija tipo oblea , cuenta con una carcasa PA6T, contactos de latón y estañado para una conexión eléctrica estable y un rendimiento de soldadura confiable.
Con una corriente nominal de 1 A , un voltaje nominal de 100 V y una temperatura de funcionamiento de -25 °C a +85 °C , el conector es adecuado para equipos electrónicos, tableros de control de PCB, sistemas de automatización y otras aplicaciones eléctricas compactas.
El conector ZH1.5 está diseñado para una producción SMT eficiente y se suministra en un paquete de carrete con 1000 PCS/R , lo que lo hace adecuado para la colocación automatizada de componentes y la fabricación en volumen. La estructura horizontal compacta también ayuda a optimizar el espacio de la PCB donde el espacio vertical es limitado.
| Parameter | Specification |
| Package / Mounting | SMT |
| Rated Current | 1A |
| Rated Voltage | 100V |
| Contact Material | Brass |
| Contact Plating | Tin Plated |
| Operating Temperature | -25°C to +85°C |
| Housing Material | LCP |
| Packaging | Reel |
| Standard Reel Quantity | 1,000 PCS/R |
| Shipping Location | Shenzhen, China |
La serie ZH1.5 es adecuada para electrónica de consumo, equipos de control industrial, sistemas de automatización, dispositivos de comunicación y módulos PCB compactos. Su montaje SMT horizontal es especialmente útil para aplicaciones que requieren una utilización eficiente del espacio en la placa.
Los clientes también pueden seleccionar el cabezal de pin Wafer adecuado para diferentes configuraciones de pin y diseños de PCB. Para soluciones de acoplamiento completas, se puede seleccionar un conector de carcasa compatible según los requisitos mecánicos y eléctricos de la aplicación.
Fundada en 2014 , Shenzhen Yangzhan Electronics se especializa en conectores de precisión, bloques de terminales industriales y conjuntos de cables. La empresa ofrece capacidades integradas que cubren el desarrollo de moldes, procesamiento de precisión, moldeado, ensamblaje e inspección de productos, respaldadas por equipos de producción y prueba de Japón, Alemania y Taiwán.
Para la serie ZH1.5, Yangzhan Electronics se centra en requisitos clave como carcasa PA6T, contactos de latón, estañado, montaje SMT horizontal y embalaje de carrete . Con capacidades integradas de I+D, fabricación, ventas y servicio, la empresa ofrece soluciones de conectores confiables para clientes de todo el mundo.
